旋转式RTO的结构组成

旋转式RTO废气处理效率高达99%，热回收率高达95%，若有机废气浓度足够，很容易实现氧化炉的自我维持，而不用添加燃料。对于旋转式RTO的结构组成大家有多少了解？今天就来说说旋转式RTO的结构组成。

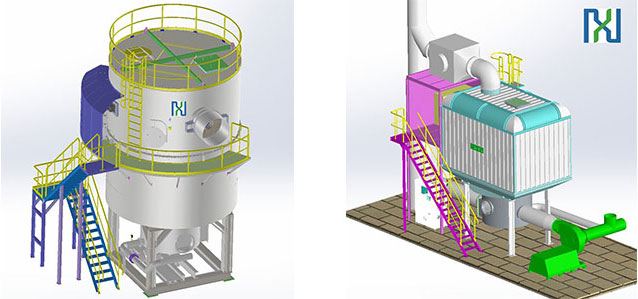

旋转RTO的结构组成有：过滤器、LEL检测器、阻火器、工艺风机、清洗风机、旋转阀、蜂窝蓄热器、氧化室、热旁路等。

1、燃烧器

采用了一种特殊的燃气燃烧器和燃料燃烧器，对MAXON介质废气进行了净化处理。

2、LEL探测器

LEL探测器是一种监测爆炸临界点的仪器，它可以实时检测进口废气浓度，并将信息和数据传输到控制系统，控制系统通过判断检测数据来控制设备的安全运行。

3、防爆装置破裂

当设备发生异常(爆炸等)时，安装在鼓风机与进气管之间的防爆片自动断裂，设备内气体直接排放到大气中，防止事故发生。

4、旋转阀

旋转分配器与装置连接采用全封闭结构，不会有废气泄漏。

（1）转子旋转改变气流方向，变频器驱动减速电机。

（2）转子转速：0.2-0.3 RPM。

（3）转子和定子之间采用机械柔性密封和空气密封，为了保持密封和清洁，风机采用连续送风。

5、蜂窝陶瓷蓄热器

具有蓄热、阻力小、热冲击稳定性好、耐高温等特点。

（1）蓄热层分为进气、清洗、隔离、排气12个区域。

（2）12个区域中的5个用于进气口，5个相反方向的区域用于排气，剩下的两个区域中的一个用于清洁，另一个用于隔离。

旋转式RTO因其结构紧凑，运行稳定，气流无波动，故障率低等优点，受到了广大企业的喜爱，在化工、医药等行业得到了广泛应用。
